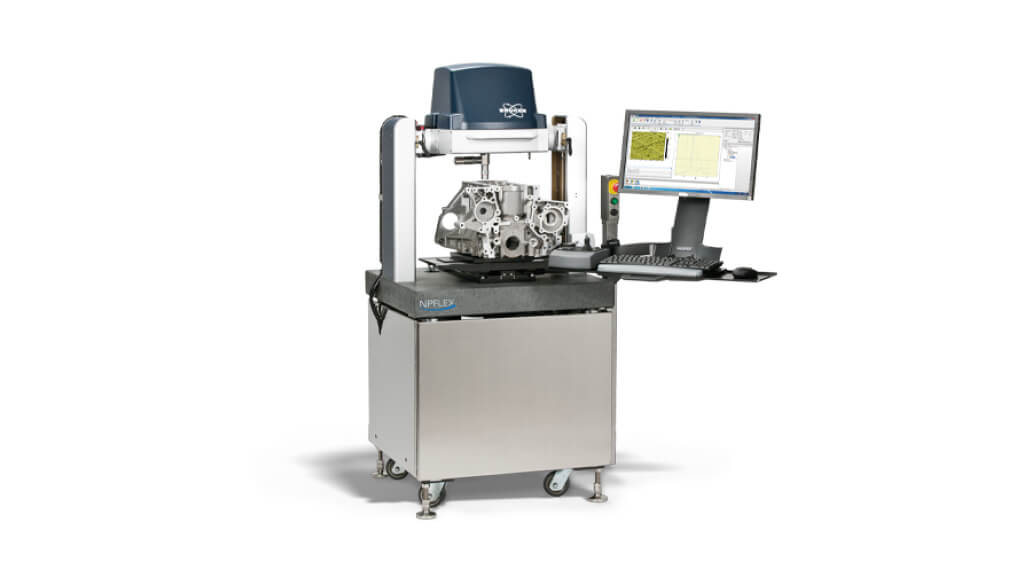

NPFLEX

Nejflexibilnější profilometr s izolací a velkým portálem

NPFLEX 3D Metrology System nabízí nejflexibilnější, bezkontaktní, 3D plošnou charakterizaci povrchu pro tak vzorky, jako jsou ortopedické lékařské implantáty a větší díly v leteckém, automobilovém a přesném obráběcím průmyslu. Poskytuje data o hustotě, rozlišení s opakovatelností nad rámec toho, co je možné s kontaktními přístroji. Z tohoto důvodu je ideální jako doplňková technologie nebo jako samostatné metrologické řešení.

Konfigurovatelný hardware a software

Splňujte potřeby měření pro téměř jakýkoli vzorek, tvar nebo velikost.

Robustní architektura

Vyhovuje náročnosti výrobního prostředí.

Automatizované rutiny měření

Zrychlete metrologii výroby a výsledky analýz.

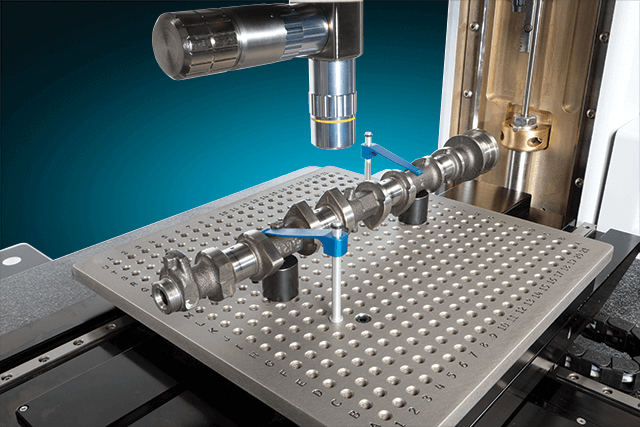

npflex-camshaft-bruker
The NPFLEX universal part fixture kit.

Bezkonkurenční flexibilita metrologie

NPFLEX je navržen speciálně pro zkoumání velmi rozdílných velikostí a tvarů vzorků bez poškození vzorku. Technologie WLI systému, která není citlivá na typ materiálu, poskytuje 3D bezkontaktní měření prakticky jakéhokoli povrchu. Průlomový design otevřeného portálu umožňuje více než 300 stupňů přístupu k povrchům, které byly dříve nepřístupné nebo příliš obtížné na analýzu kvůli velikosti nebo orientaci součásti. Díky 13 palcům (330 milimetrům) prostoru pod objektivy je umožný snadný přístup k částem, které jednoduše nelze dosáhnout jinými typy profilometrů.

Přizpůsobitelná konfigurace

Systém NPFLEX nabízí mnoho možností, jak přizpůsobit svůj provoz konkrétním aplikacím. Možnost Swivel Head umožňuje opakované zkoumání bočních stěn, zkosených hran a šikmých povrchů. Kromě toho je k dispozici několik možností fáze:

  • Rotační stolek s volitelným sklíčidlem pro uchycení přípravků
  • Theta rotační stolek pro rotaci vzorku
  • Phi rotační stolek pro vertikální rotaci vzorku
  • Phi Roller Stage pro automatické polohování a otáčení menších, válcových vzorků
  • Automatizovaná plocha XY pro automatické polohování XY

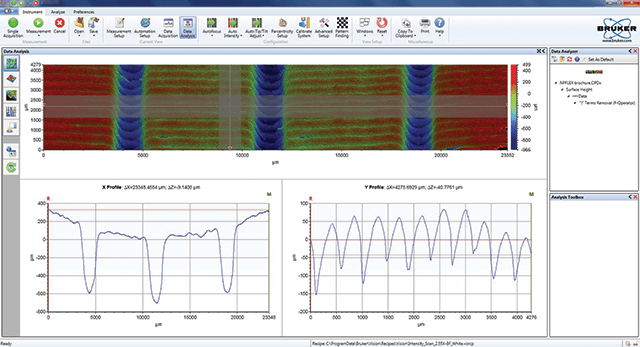

npflex-gui-bruker
Results of a 3D-printed part surface-roughness analysis, shown in Vision64 user interface.

Automatizované procesy a analýzy pomocí rozhraní NPFLEX Vision64

Výsledky analýzy drsnosti povrchu součásti vytištěné na 3D, zobrazené v uživatelském rozhraní Vision64.
NPFLEX je poháněn softwarem Vision64, nejfunkčnějším a uživatelsky nejpřívětivějším grafickým rozhraním v oboru. Zahrnuje známý design pásu karet Windows a funkce panelu nástrojů. Inteligentní architektura umožňuje rozsáhlé uživatelsky definované možnosti automatizace. Data Analyzer and Analysis Toolbox společnosti Vision64 zahrnuje analytické postupy specifické pro dané odvětví a normy ISO. Rozhraní založené na typickém výrobním procesu poskytuje nástroje pro snadné přizpůsobení pracovních postupů a automatizaci mapování.
