Ultima In Vitro

Nadčasový pracant pro simultánní multifotonové zobrazování a fotoaktivaci

Ultima In Vitro

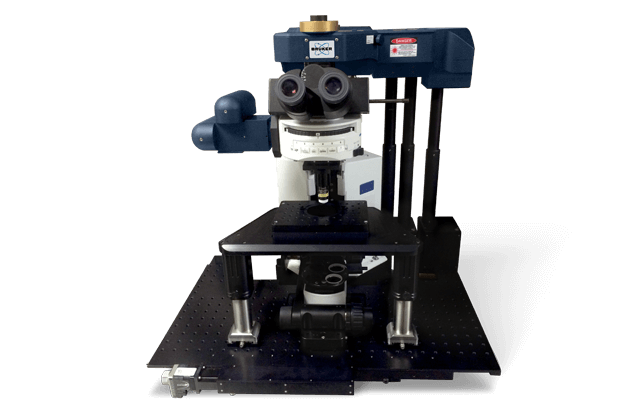

Multifotonový mikroskopický systém Ultima In Vitro je platforma, na které byly provedeny průlomové experimenty při studiu mozkových řezů souvisejících s neurální signalizací a mapováním neurální sítě. Ultima In Vitro poskytuje simultánní zobrazování a elektrofyziologií nebo také fotostimulaci pro kompletní stimulační a nahrávací prostředí, které je nezbytné pro dnešní neurovědecký výzkum.

Sekundární skenování

Umožňuje simultánní zobrazování a fotostimulaci.

Sub-mikronové ovládání polohy

Umožňuje bodovou fotoaktivaci.

Přesné spouštění

Integruje se s elektrofyziologickými systémy

Flexibilní architektura splňující širokou škálu požadavků

Ultima In Vitro je platforma, na které přední vědci už 10 let provádějí průlomové experimenty v oblasti neurální signalizace a neurálních sítí na řezech mozkové tkáně.

Současné zobrazování, elektrofyziologie a „uncaging“ nebo fotostimulace poskytuje kompletní prostředí pro stimulaci a záznam.

Systém fungující out-of-the-box poskytuje flexibilitu pro nejnáročnější protokoly a budoucí vylepšení.

neural cells
neural cells

Mezi klíčové vlastnosti patří:

  • Sekundární dráha skenování umožňující současné zobrazování a fotostimulaci
  • Viditelné, UV a IR vstupy pro fotostimulaci
  • Submikronové ovládání polohy pro bodovou fotoaktivaci
  • Sub-milisekundové spirály pro neurální aktivaci
  • Synchronizace a spouštění umožňuje simultánní zobrazování, fotostimulaci a elektrofyziologii
  • Integrované elektrofyziologické řízení a záznam s až 16 analogovými výstupy/vstupy

Multifield Imaging s vysokým rozlišením

mouse kidney section
mouse kidney section

Modul Atlas Imaging v softwaru Prairie View zjednodušuje nastavení 2D a 3D automatických měření.

Hranice X,Y lze snadno nastavit pomocí zobrazení miniatur.

Místa zobrazení vzorku neobsahující oblasti zájmu lze vypustit a rozsah Z pro 3D montáže může být variabilní, což umožňuje efektivnější sběr dat.

Farmaceutické studie s tkáňovými kulturami

Tkáňové kultury poskytují model s možností širšího použití pro studium odezvy tkání na farmaceutická činidla.

Možnost použití metody FLIM umožňuje měření metabolického stavu pomocí měření životnosti fluorescence.

Ultima In Vitro poskytuje vysoké rozlišení a účinné objemové zobrazování buněčných kultur a buněk v umělých matricích.

primary tumor organoid
primary tumor organoid

Neuronální signalizace v sítích mozku

neuronal signaling
neuronal signaling

EPSP zaznamenaný v dendritickém kmeni jako odpověď na jedinou událost s vysokým výkonem v oblasti s1 (černá) nebo s2 (šedá) v řezu mozku; Mark T. Harnett a kol., Nature 491, 599-602.
Ultima In Vitro je systém pro studium neuronální signalizace na úrovni dendritické i neuronové sítě. Když je Ultima In Vitro vybavena volitelnými fotostimulačními galvanometry, poskytuje kompletní optickou pracovní stanici umožňující simultánní zobrazování, fotostimulaci a elektrofyziologický záznam.

Specifikace

Skenovací hlava

  • Metoda skenování – Pár 6 mm Cambridge galvanometrů s možností rastrového a spirálového skenování
  • Zorné pole – ~600 μm x ~600 μm s objektivem 20x
  • Rychlost skenování – Rastrové skenování: 1,65 fps při 512 x 512, >12 fps při 64 x 64
  • Spirálové skenování – 6 fps při 512 x 512, ~30 fps při 64 x 64
  • Přizpůsobení skenování – Uživatelsky definovatelné přímé, volné a kruhové (nekonečné) čárové skenování s dodaným softwarem; uživatelsky definovatelné pixely na řádek a řádky na sken od 1 do 2048; až 128x zoom skenování; 360° rotace skenování; bodový sken
  • Možnost vyjmutí z měření – Druhá sada přizpůsobených 3 mm Cambridge galvanometrů ve stejné skenovací hlavě, která poskytuje vysoce přesnou viditelnou nebo multifotonovou laserovou ablaci vzorku
  • High-Speed Imaging Option – 8 kHz rezonanční galvanometr; 30 fps při 512 x 512, >1300 fps při 512 x 8 oblasti zájmu
  • Konfokální bodové skenování – Automatizované pinhole konfokální připojení až se třemi PMT
  • Vícebodové skenování – Kamera pro vysokorychlostní zobrazování


Detektory

  • Reflected Non-Descanned 1 – 4 individuálně vybrané a ověřené Hamamatsu Multi-Alkali PMT; upgradovatelné na vysoce citlivé PMT Hamamatsu GaAsP
  • Transmitted Non-Descanned 1 – 2 individuálně vybrané a ověřené Hamamatsu Multi-Alkali PMT; upgradovatelné na vysoce citlivé PMT Hamamatsu GaAsP
  • Dodt Single Hamamatsu PMT pro snímání obrázků jako DIC
  • Transmitted Single Hamamatsu PMT pro sběr obrazu v procházejícím světle
  • Konfokální: Bodové skenování 1 – 3 individuálně vybrané a ověřené Hamamatsu Multi-Alkali PMT; upgradovatelné na vysoce citlivé PMT Hamamatsu GaAsP
  • Vícebodové: EMCCD
  • Kamera – Standardní port pro kameru C2 vestavěný do skenovací hlavy pro standardní sběr obrázků OLM

Optické vstupy

  • Světelná dráha multifotonového laseru Ultima je optimalizována pro vstup multifotonového laseru od 690 do 1300 nm
  • Epifluorescence Standardní epifluorescenční hlava je součástí dodávky pro fluorescenční zobrazování
  • Viditelné laserové vstupy pro zavedení viditelného laseru
  • Hodnocení laseru Ultima Class 1 (obsahuje lasery třídy 3b a třídy 4)
  • Helios Laser Rating Class 3b
  • LED Full-field fotoaktivace s LED modulem

Platforma a automatizace

  • Mikroskop Nikon Ti-E invertovaný a Nikon Ni-E vzpřímený; Olympus BX51WI a BX61WI; Zeiss Axio Observer a Axio Examiner
  • Stolek Bruker Slim Stage pro vzpřímený; Stupeň ASI s piezo vložkou pro invert
  • Motor interního zaostřování Z-Focus pro Ti-E, BX 61 a Zeiss; Bruker z-focus motor pro BX51WI a Ni-E; Bruker z-piezo k dispozici na BX51WI, BX61WI a Ni-E

Software

  • Prairie View Imaging Software plně integrovaný se skenovací hlavou pro snadné zobrazování; přizpůsobitelné nastavení skenování pro optimalizaci buzení vzorku; integrované řízení výkonu laseru a vysokého napětí PMT
  • Z-Series Snadné vytváření hloubkových stohů s uživatelem přizpůsobitelným počtem řezů, velikostí kroku a výkonem laseru
  • T-Series Snadné vytváření komplexních sérií zahrnujících Z-Series a spouštěné snímky
  • Stage Montage Atlas Imaging zjednodušuje nastavení a optimalizuje získávání 2D a 3D scénických montáží
  • Integrace periferií K dispozici je ovládání vlnové délky a výkonu pro multifotonové a viditelné laserové starty
  • Fotoaktivace Uživatelsky definované body a oblasti pro komplexní laserové zatemnění
  • Oblasti zájmu Uživatelem definované oblasti pro rychlejší možnosti skenování
  • Schopnost shromažďovat informace o BOT pro uživatelem definované oblasti v průběhu času a/nebo hloubky
  • Napěťové vstupy/výstupy Vstupy a výstupy signálu pro elektrofyziologické experimenty, řízení stimulů a synchronizaci s interními zařízeními

Příslušenství

Rezonanční skener

  • Poskytuje vysokorychlostní snímání 30 snímků za sekundu při 512 x 512
  • Trasa přenášeného paprsku využívající X a Y galvos umožňuje ROI v X a Y, což umožňuje panorámování ROI a vyšší poměr S/N
  • Lze použít s fotostimulační dráhou pro současné vysokorychlostní zobrazování a stimulaci

Fotostimulační cesta

  • Poskytuje schopnost současné fotostimulace nebo vyjmutí z cíle zájmu se zobrazením
  • K dispozici pro rychlé pulzní IR, UV nebo viditelné laserové vstupy
  • Přesná synchronizace s obrazem a externími spouštěči

Fluorescence Lifetime Imaging (FLIM)

  • Poskytuje akvizici FLIM integrovanou se všemi režimy galvo rastrového skenování a ROI
  • Umožňuje zahrnutí experimentů FLIM do řady Z a T

Piezo fokusace

  • Poskytuje vysokorychlostní z-polohování s přesností 0,05 μm
  • Fokusace v rozsahu 150 μm
  • Jedinečná kalibrace umožňuje nepřetržitý pohyb bez mrtvého času během akvizic řady z

Modul s dvojitou vlnovou délkou

  • Poskytuje hardwarové a softwarové komponenty pro zobrazování se dvěma různými multifotonovými vlnovými délkami současně (se dvěma lasery)
  • Softwarové možnosti umožňují prokládané nebo simultánní skenování buzení
  • Umožňuje buzení více sond s různými vlnovými délkami buzení bez prostojů pro ladění laseru

Full-Field optický vstupní/výstupní modul

  • Poskytuje plný přístup k ose zobrazení pro zavedení světelných stimulů nebo širokoúhlé zobrazení
  • Možnost variabilního zoomu
