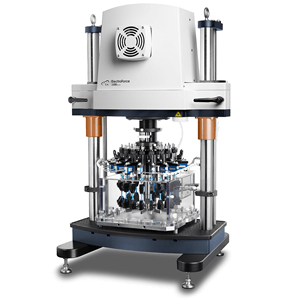

Multi-Specimen Fatigue 16

Urychlení vysokocyklových studií únavy a trvanlivosti kombinací 16 vzorků simultánního zatížení se špičkovým dynamickým výkonem a spolehlivostí přístroje.

Multi-Specimen Fatigue Instruments společnosti TA Instrument jsou navrženy tak, aby urychlily studie únavy pro různé materiály, dílčí součásti a kompletní zařízení. Díky možnosti současného testování až 16 vzorků při frekvenci až 100 Hz mohou uživatelé generovat křivky S/N rychleji as vyšší úrovní statistické spolehlivosti než kdykoli předtím. V tomto systému se spojují osvědčené a rafinované technologie, aby rychle a s jistotou přinášely výsledky.

Klíčové vlastnosti

  • Současné testování 16 vzorků
  • Bezkonkurenční odolnost a dynamický výkon s patentovanou technologií lineárního motoru ElectroForce
  • Zrychlené testovací frekvence až do 100 Hz s bezkonkurenčními amplitudami posunu
  • Rozlišení nanometrů a snímač posunu s přesností 5 mikronů
  • Nezávislé měření síly pro každý vzorek pro nezávislou detekci selhání vzorku v reálném čase
  • Individuální přesné nastavení a zajišťovací mechanismy pro každý vzorek
  • Kapalinová lázeň s automatickým plněním pro pohodlí a stabilní regulaci teploty od okolní teploty do 45 °C
  • Integrovaná zarážka proti přejetí pro spolehlivou ochranu vzorku
  • Kompletní viditelnost všech 16 vzorků pro snadná optická měření

Kapacita 16 vzorků

Více testovacích míst pro vzorky s výškou až 100 mm a vzdáleností mezi vzorky 38 mm je poháněno spodním spiderem připojeným k hornímu lineárnímu motoru. Tato konstrukce účinně přenáší pohyb horního motoru na každý vzorek. Testování lze provádět pomocí standardního sinusového průběhu nebo si uživatelé mohou definovat své vlastní pohybové profily až do 100 Hz.

Vysoce výkonný lineární motor

Lineární motor ElectroForce s nejvyššími dynamickými schopnostmi a ověřenou spolehlivostí poskytuje přesný a kontrolovaný pohyb všem 16 vzorkům. Jeho spolehlivost od konstrukce pohyblivého magnetu bez tření se dokonale hodí pro miliony až miliardy testovacích cyklů náročných programů zrychlených únavových testů. Výrobce poskytuje 10letou zárukou na motor.

Nezávislá měření sil

Senzory síly jsou jednotlivě připojeny nad každým ze 16 vzorků. Ty jsou monitorovány kontrolním a akvizičním softwarem WinTest, který zaznamenává počet cyklů každého selhání vzorku.

Přesné nastavení předpětí vzorku

Každá vzorková stanice obsahuje křídlový šroub pro nastavení střední polohy horního bodu připojení vzorku. Díky zdvihu 20 mm, přesnému vedení a jemným závitům mohou uživatelé před dynamickým testováním přesně umístit každý vzorek a aplikovat specifické střední předpětí.

Vzorkové předpínací svorky bez použití nářadí

Tento nový upínací mechanismus umožňuje uživatelům bezpečně upnout každý vzorek s nastaveným předpětím. Eliminuje potřebu externích nástrojů a minimalizuje vertikální i boční pohyb během zamykání.

Mechanická zarážka přejetí

Tento mechanismus fyzicky zabraňuje pohybu nad požadovanou úroveň v celém rozsahu 25 mm, čímž eliminuje neúmyslné přetížení vzorku a dává uživateli klid.

Fluidní lázeň s řízenou teplotou

Kapalinová lázeň s řízenou teplotou umožňuje dynamické testování v prostředí kapaliny až do 45 °C. Vana umístěná pod sestavou s více vzorky umožňuje uživatelům spustit namontovaný vzorek do tekutiny před zahájením testu.

Přístupné a viditelné vzorky

Každý ze 16 vzorků je umístěn tak, aby se zabránilo ucpání sloupky testovacího rámu. Díky tomu je nastavení testu i optické monitorování snadné a bez těchto překážek.

Pohodlná montáž přípravku na vzorky

Každé místo obsahuje horní a spodní závitové připojení pro uživatelsky navržené upínání. Podrobné výkresy včetně těchto upevňovacích bodů jsou uživateli poskytnuty při nákupu.

Zátěžový rám 3300 Series III

Konfigurace MSF16 je postavena na špičkovém přístroji a zátěžovém rámu 3300 Series III. Uživatelé MSF16 mají mnoho uživatelských výhod, jako jsou elektrické zvedáky, beznástrojové zámky a kontrolky stavu systému. V případě potřeby lze příslušenství MSF 16 vyjmout a využít tak možnosti testování jednoho vzorku samostatného přístroje ElectroForce 3330 3 000 N a 25 mm.

Specifikace3330 MSF16 se 40 N Senzorem3330 MSF16 se 100 N Senzorem
Počet vzorků1616
Rozsah síly (na vzorek)0.2 – 40 N0.5 – 100 N
Rozsah posunu0.005 – 25 mm0.005 – 25 mm
Maximální testovací frekvence0.00001 to 100 Hz0.00001 to 100 Hz
Teplotní rozsah kapalinové lázněpokojová – 45 °Cpokojová – 45 °C
Rozměry přístroje (VxŠxH)1283 x 686 x 555 mm (50.5 x 27 x 22 in)1283 x 686 x 555 mm (50.5 x 27 x 22 in)
Hmotnost přístroje190 kg (419 lbs)190 kg (419 lbs)
