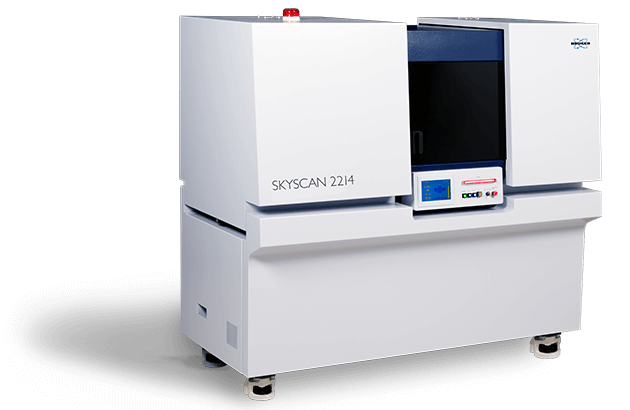

SKYSCAN 2214

SkyScan2214

3D rentgenová mikroskopie v nanoměřítku – Výkon, Rozlišení, Zorné pole

  • Velikost vzorku až 300 x 400 mm – Bez ohledu na to, zda je vzorek obrovský nebo malý, SKYSCAN 2214 je flexibilní pro zobrazení všech.
  • Pronikavá síla 160 keV – Rychlá výměna filamentu pro přepínání mezi W pro nejvyšší penetraci nebo LaB₆ pro nejvyšší rozlišení
  • Skutečné 3D prostorové rozlišení <500 nm – Existuje mnoho způsobů, jak definovat rozlišení, ale nejdůležitější je schopnost vyřešit 2 prvky ve výsledném 3D modelu.

Nový MULTISCALE rentgenový nanotomograf SKYSCAN 2214 pokrývá nejširší škálu velikostí objektů a prostorových rozlišení v jediném přístroji. Otevírá jedinečné možnosti pro 3D zobrazování a přesné modelování geologických materiálů při průzkumu ropy a zemního plynu, kompozitních materiálů, Li baterií, palivových článků, elektronických sestav a také ex-vivo preklinické aplikace, jako je zobrazování plic nebo vaskularizace nádorů.

Přístroj umožňuje skenování a 3D nedestruktivní rekonstrukci vnitřní mikrostruktury objektů o průměru > 300 mm a také submikronové rozlišení pro malé vzorky.

Systém obsahuje transmisní zdroj rentgenového záření „otevřeného typu“ s velikostí bodu <0,5 mikronu a diamantovým okénkem. Může být vybaven až čtyřmi rentgenovými detektory pro maximální flexibilitu: plochý panel pro velké objekty, 11Mp chlazený CCD se širokým zorným polem, 11Mp chlazený CCD se středním zorným polem, 8Mp chlazený CCD pro nejvyšší prostorové rozlišení. Automatická proměnná geometrie akvizice a vylepšení fázového kontrastu umožňuje nejlepší možnou kvalitu v relativně krátké době skenování.

SKYSCAN 2214 je doplněn o 3D.SUITE. Tato komplexní softwarová sada zahrnuje rekonstrukci akcelerovanou GPU, 2D/3D morfologickou analýzu a také vizualizaci vykreslování povrchu a objemu.

Zdroj

SKYSCAN 2214 využívá nejnovější generaci otevřeného zdroje rentgenového záření. Zdroj nabízí skutečné prostorové rozlišení pod 500 nm, energii rentgenového záření až 160 keV a výkon zdroje až 16 W. Zdroj je prakticky bezúdržbový s extrémně snadným postupem výměny předem nastaveného vlákna.

SKYSCAN 2214 má otevřený typ (pumpovaný) nanofocus rentgenový zdroj s diamantovým oknem. Vyrábí rentgenový paprsek se špičkovou energií od 20 kV do 160 keV a je dodáván se dvěma typy katod.

Wolframové (W) katody pracují v celém rozsahu urychlovacích napětí až do 160 kV a poskytují velikost bodu až 800 nm.


Katody z hexaboridu lanthanitého (LaB6) lze použít pro urychlení napětí od 20 kV do 100 kV a poskytují velikost bodu rentgenového paprsku menší než 500 nm pro dosažení nejvyššího rozlišení při zobrazování a 3D rekonstrukci. Rozlišení JIMA ukazuje, že 500 nm struktury mohou být snadno rozlišeny.

Pro dlouhodobou stabilitu velikosti ohniska a polohy emisního bodu je zdroj rentgenového záření vybaven kapalinovým chlazením, které obsahuje recirkulátor zajišťující přesnou teplotní stabilitu chladicí kapaliny.

Detektory

SKYSCAN 2214 může být vybaven až čtyřmi rentgenovými kamerami pro maximální flexibilitu:

tři CCD kamery s různým rozlišením a zorným polem a jeden velkoplošný plochý panelový detektor.

Všechny kamery lze vybrat jediným kliknutím myši. Různé CCD kamery lze dodatečně namontovat kdykoli během životnosti systému.

Všechny tři CCD mohou pořizovat snímky v poloze centrálního paprsku a ve dvou odsazených polohách pro zdvojnásobení zorného pole. Obrazy ve dvou odsazených pozicích jsou automaticky spojeny s kompenzací posunů a případných rozdílů intenzity.

skyscan-2214

Použití CCD detektorů s malou velikostí pixelů umožňuje rozšíření zobrazování ve vysokém rozlišení a 3D rekonstrukci na velké objekty. Flexibilita vestavěného detektoru umožňuje upravit zorné pole a prostorové rozlišení podle velikosti a hustoty objektu. Pokročilá rekonstrukce ze zájmového objemu poskytuje skenování vybrané části velkého objektu s vysokým rozlišením bez snížení kvality obrazu.
Kromě toho lze zorné pole zvětšit horizontálně a vertikálně pomocí offsetových pozic kamery a vertikálního pohybu objektu.

In-situ moduly

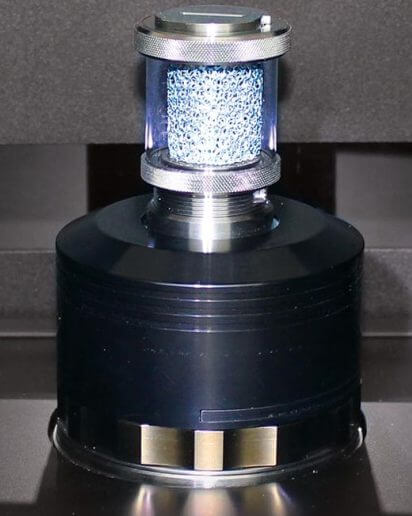

Material Testing Stage
Material Testing Stage

Vysoce přesný stolek na předměty SKYSCAN 2214 podporuje předměty do průměru 300 mm a hmotnosti 20 kg.

Rotační motor se vzduchovým ložiskem umožňuje přesné otáčení předmětů s velmi vysokou přesností a integrovaný stolek pro mikropolohování zaručuje dokonalé vyrovnání vzorku.

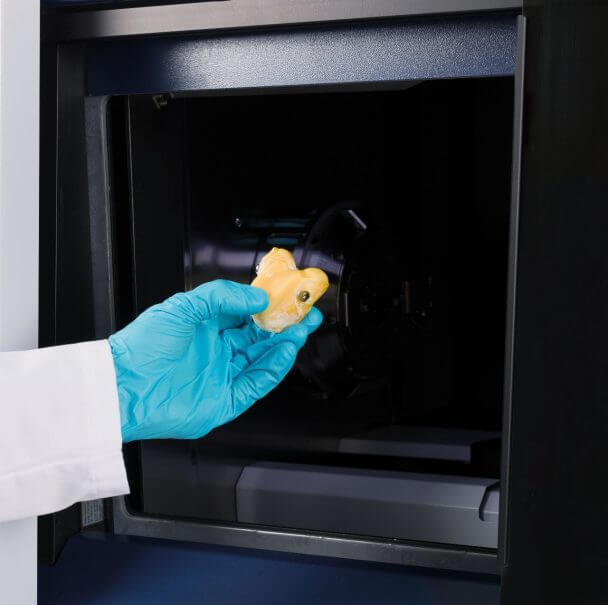

SKYSCAN 2214 má velkou a snadno přístupnou komoru na vzorky, která umožňuje skenování velkých objektů a také montáž volitelných stolků. Ve vrchní část je dostatek místa pro periferní zařízení.

Komory pro testování materiálů Bruker jsou navrženy tak, aby prováděly kompresní experimenty do 4400 N a tahové experimenty do 440 N.

Všechny stupně automaticky komunikují prostřednictvím rotační fáze systému, bez potřeby jakýchkoli kabelových spojů.

Pomocí dodaného softwaru lze nastavit plánované experimenty skenování.

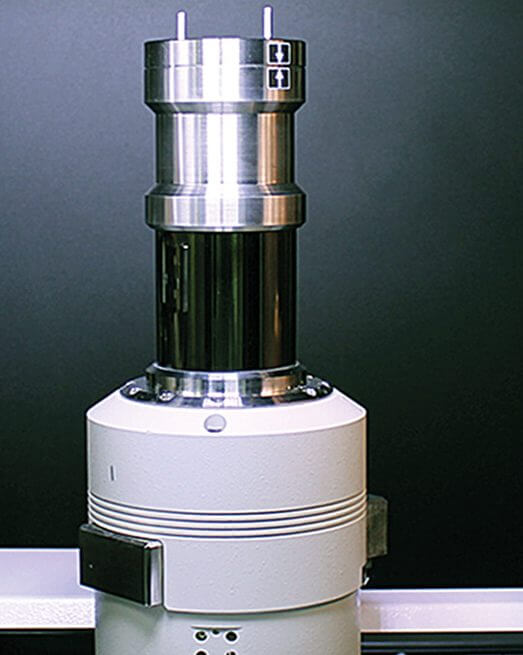

Deben Stage
Deben Stage

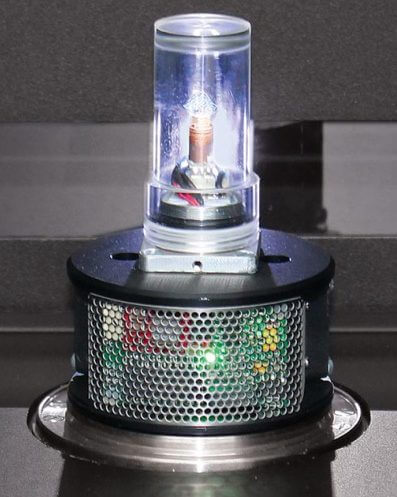

Cooling Stage
Cooling Stage

Ohřívací a chladicí moduly Bruker mohou dosáhnout teploty až +80 °C nebo 30 °C pod okolní teplotu. Stejně jako ostatní stupně nejsou potřeba žádná další připojení a je zde automatické rozpoznání komory.

Pomocí stupňů ohřevu a chlazení lze vzorky zkoumat za podmínek bez okolního prostředí, aby se vyhodnotil vliv teploty na mikrostrukturu vzorku.

SKYSCAN 2214 je plně kompatibilní s komorami od DEBEN. S přiloženým adaptérem lze stolek DEBEN jednoduše umístit na rotační stolek SKYSCAN 2214.

Aplikace – 3D tisk

3D tisk, umožňuje vytvářet součásti se složitou vnější a vnitřní strukturou. Na rozdíl od klasických technik, které vyžadují speciální lisování nebo nástroje, aditivní výroba umožňuje ekonomickou výrobu jak jednodílných prototypů, tak dílů pro velkosériovou výrobu. Po dokončení je důležité potvrzení vnitřní i vnější struktury, aby bylo zajištěno, že součást bude fungovat tak, jak bylo zamýšleno. XRM umožňuje tuto kontrolu nedestruktivním způsobem, což dává jistotu, že součást splní nebo překročí specifikace.

  • Kontrola vnitřních dutin na zachycený prášek
  • Validace vnějších a vnitřních rozměrů
  • Přímé srovnání s CAD modely
  • Analýza jedno- a vícemateriálových komponent

Vlákna a kompozity

Kompozitní kombinací materiálů může mít výsledný komponent zvýšenou pevnost při výrazném snížení hmotnosti. Další optimalizace vychází ze zajištění optimalizace orientace dílčích komponent. Jednou z klasických používaných komponent jsou vlákna od ocelové výztuže v betonu až po uhlíkové nanotrubice v leteckých materiálech. XRM umožňuje kontrolu vláken a kompozitů bez nutnosti řezu, čímž je umožněna nedestruktivní kontrola vzorku a měření není ovlivněno přípravou vzorku.

  • Orientace vložených objektů
  • Kvantifikace tloušťky vrstvy a velikosti vláken
  • In-situ testování teploty a fyzikálních vlastností s pomocnými stupni

Geologie

Studium geologických vzorků, ať už jde o jádrový vzorek z hlubin pod povrchem nebo o horninu ležící na zemi, nabízí množství informací o formování světa kolem nás. Analýza často vyžaduje zničení původního vzorku, odstranění důležitého původu vnitřních struktur. XRM poskytuje pohled do vzorku bez řezání, což umožňuje rychlejší výsledek a možnost budoucí analýzy.

  • 3D vizualizace vnitřku vzorku v závislosti na hustotě
  • Vizualizace sítě pórů
  • Digitální řezy umožňující použití standardních geologických metod

SKYSCAN 2214 Specifications

VlastnostiSpecifikaceBenefit
 X-ray zdroj20-160 kV
16 W max.
Snadno vyměnitelný filament optimalizovaný pro maximální výkon (W) nebo maximální rozlišení (LaB6)
Rotační diamantové okénko pro maximální životnost
X-ray detektor6 Mp active pixel flat-panel
11 Mp velkoformátový chlazený CCD
11 Mp středněformátový chlazený CCD8
Mp hi-res chlazený CCD
Různé velikosti a rozlišení detektorů umožňuje optimalizovat měření
K dispozici 4 detektory s možností dodatečného přidání
Formát obrazuAž 8000 x 8000 x 2300 pixelů z jedním měřenímUživatelsky volitelná velikost obrázku umožňuje vyvážení velikosti datové sady a potřebného rozlišení
Software pak dále umožňuje zmenšování po sběru dat
Rozlišení60 nm nejmenší velikost pixelu
<500 nm nízko kontrastní rozlišení (10% MTF)
Simple graphics control for optimizing experiment resolution based on selected detector, sample and detector distanceAdjustable source focus size to balance maximum power and resolution
Přesnost poziciování<50 nm for rotation
Anti-vibrační žulová platforma s pneumatickým stolkem
Vzorkovací stolek se vzduchovým polštářem zajišťuje plynulou rotaci
Jednoduché uchycení sloupků vzorků ve stylu sklíčidla
Mechanické a elektrické rozhraní pro pokročilé fáze výzkumu materiálů
Maximální velkost vzorku300 mm v průměru (140 mm skenovací velikost) 400 mm délka
Maximální váha vzorku 20 kg
Výkon i prostor pro skenování velkých vzorků
Přesné umístění malých vzorků v blízkosti zdroje pro maximální zvětšení
RozměryŠířka 1800 mm x Hloubka 950 mm x Výška 1680 mm

Váha: 1500 kg
Efektivně navrženo tak, aby optimalizovalo využití prostoru laboratoře
Přístup ke zdroji pro údržbu prostřednictvím velkých posuvných dveří s blokováním
